X系列

LVS系列連接器是智綠公司專門為汽車、工業設備上的信號傳輸和低功率電源連接開發的低壓連接器，此系列具有32PIN獨立的回路，此系列連接器可以壓接14-22AWG線纜規格，其中有6個電源端子回路可以載流13A，有26個信號端子回路可以載流5A。是電池組、DC/DC變流器、車載充電機、電加熱、電空調等輔助設備可靠的低壓連接方案。

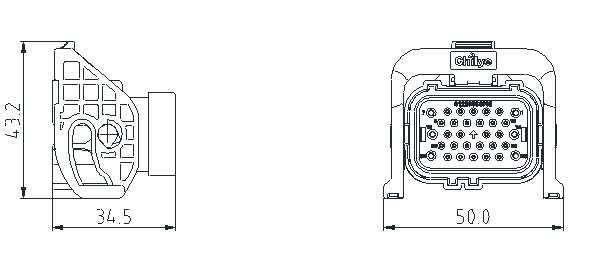

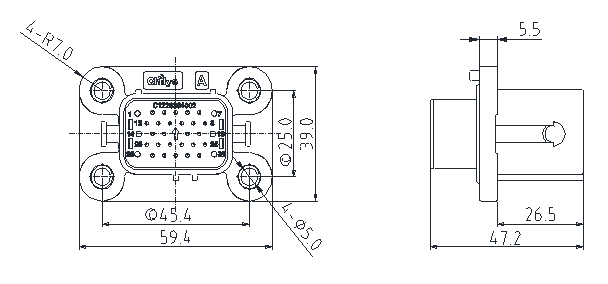

CL-LVS160-32X

產品性能: ■ 額定電壓：500V dc
■ 額定電流：電源端子：13A max
■ 信號端子：5A max
■ 溫度范圍：-40°C to +125°C
■ 防護等級：IP68, IP6K9K(插合狀態), IP2XB(未插合狀態)
■ 鎖止方式：助力扳手鎖止，免工具操作
■ 機械壽命：≥100次
■ 適配線纜：電源端子：0.5-0.75mm²
■ 信號端子：1.0-1.5mm²

產品應用: ■ 電池包 DC/DC裝換車載充電機電加熱高壓配電單元電空調低壓電器配件系統

特點和優點: ■ 助力扳手鎖止
